Chip Ethernet TOE 10/100 del modelo W6300 de WIZnet
Explorar las opciones de conectividad de red para tus proyectos embebidos es crucial. Hoy, nos centraremos en un componente notable: el chip Ethernet TOE 10/100 WIZnet W6300. Este chip ofrece una solución robusta y eficiente para añadir capacidades de red a una amplia gama de dispositivos. Por lo tanto, es una opción a considerar para desarrolladores que buscan rendimiento y facilidad de implementación.
Índice
1. Introducción
2. Características y especificaciones
3. Aplicaciones
4. Conclusiones
1. Introducción

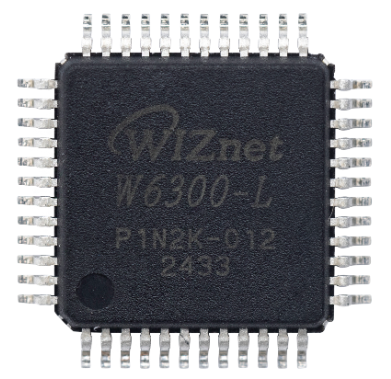

El W6300 es un chip Ethernet TOE 10/100 desarrollado por WIZnet. Combina rendimiento Ethernet de alta velocidad con un stack de hardware Dual IPv4/v6. Esto significa que soporta tanto la versión 4 como la versión 6 del protocolo de Internet directamente en hardware. Para alcanzar un rendimiento Ethernet superior a 80 Mbps, soporta un reloj de sistema de 150 MHz. Además, utiliza una interfaz QSPI, incluyendo 4 líneas de datos. Finalmente, dispone de una memoria SRAM de 64 KB para sus sockets.
2. Características y especificaciones
Este chip cuenta con un PHY Ethernet 10BaseT / 10BaseTe / 100BaseTX integrado. Soporta protocolos TCP/IP cableados como TCP, UDP, IPv6, IPv4, ICMPv6, ICMPv4, IGMP, MLDv1, ARP y PPPoE. Dispone de 8 SOCKETs independientes que operan simultáneamente con 64 KB de memoria. Cada socket tiene por defecto un buffer TX/RX de 4 KB.
Asimismo, soporta comandos sin SOCKET como ARP o PING. Para ahorro de energía, incluye modo Ethernet Power Down y conmutación del reloj. También soporta Wake on LAN sobre UDP. Admite interfaz host Serial y Paralela. Esto incluye QSPI de alta velocidad y System Bus. La negociación automática de velocidad y duplex es posible. Sin embargo, no soporta fragmentación IP. Opera a 3V pero tolera señales I/O de 5V. Ofrece LEDs indicadores de red.
Puede consultar sus especificaciones en el siguiente enlace.
3. Aplicaciones
El chip Ethernet TOE 10/100 W6300 es ideal para numerosas aplicaciones. Se usa en dispositivos de red doméstica como Set-Top Boxes. También es útil en adaptadores de medios digitales y PVRs. En la conversión Serial-a-Ethernet, se aplica en controles de acceso. Permite su uso en pantallas LED y relés AP inalámbricos. Para conversión Paralela-a-Ethernet, sirve en impresoras POS y copiadoras.
En la conversión USB-a-Ethernet, se encuentra en dispositivos de almacenamiento. También es clave en impresoras de red. Sensores de red doméstica pueden usar conversión GPIO-a-Ethernet. Se emplea en sistemas de seguridad como DVRs y cámaras de red. Las automatizaciones de fábrica, edificios y hogares se benefician de él.
Es apto para equipos de monitorización médica y servidores embebidos. Finalmente, es una excelente opción para dispositivos IoT y dispositivos IoT Cloud.
4. Conclusiones
En resumen, el chip WIZnet W6300 ofrece una solución de red potente y versátil. Su capacidad de hardware stack para protocolos TCP/IP simplifica el desarrollo. El soporte Dual IPv4/v6 lo prepara para el futuro de la red. Con 8 sockets independientes y amplia memoria, maneja múltiples conexiones. Sus variadas interfaces host permiten fácil integración.
Desde automatización hasta IoT, sus aplicaciones son muy diversas. La eficiencia energética es una ventaja añadida. Por lo tanto, es un componente valioso para proyectos embebidos que requieren conectividad Ethernet 10/100 fiable.
