Cómo integrar MIL-STD-1553 y ARINC-429 en drones

Los vehículos aéreos no tripulados (UAV) o drones diseñados para misiones críticas (defensa, seguridad, emergencias y salvamento) operan en entornos severos y bajo una alta presencia de interferencias electromagnéticas. En estos escenarios, un simple retardo o un fallo en la transmisión de datos no se traduce en un mero error de software: se traduce en la pérdida total de la plataforma.

Para garantizar la inmunidad electromagnética y la máxima fiabilidad, los integradores de sistemas recurren a buses de comunicaciones robustos heredados de la aviación militar y comercial:

  • MIL-STD-1553: Un estándar de bus bidireccional y doblemente redundante que funciona a una velocidad de 1 Mbps.
  • ARINC-429 (DITS Mark 33): Un bus unidireccional de par trenzado apantallado, altamente predecible, que opera a velocidades de 12.5 o 100 kbps.

El cuello de botella tradicional (SWaP-C)

En drones tácticos, cada gramo de carga útil, milímetro de espacio en placa y milivatio de consumo (SWaP-C: Size, Weight, Power, and Cost) es un factor de vida o muerte para la autonomía de vuelo.

Tradicionalmente, integrar interfaces de aviónica 1553 o ARINC implicaba añadir pesadas tarjetas en backplanes (como PCI o PCIe) o convertidores externos basados en pilas de protocolo de red (IP Stacks) ejecutadas bajo sistemas operativos (Linux, VxWorks o Windows) en microprocesadores embebidos. Esto no solo añade pesadas capas de software, sino que introduce riesgos de colapsos o «pánicos de kernel» del sistema operativo, además de generar latencias variables e inaceptables para la respuesta de control de vuelo en tiempo real.


La revolución «OS-Less»: Arquitectura de Hardware de Alta Data Technologies

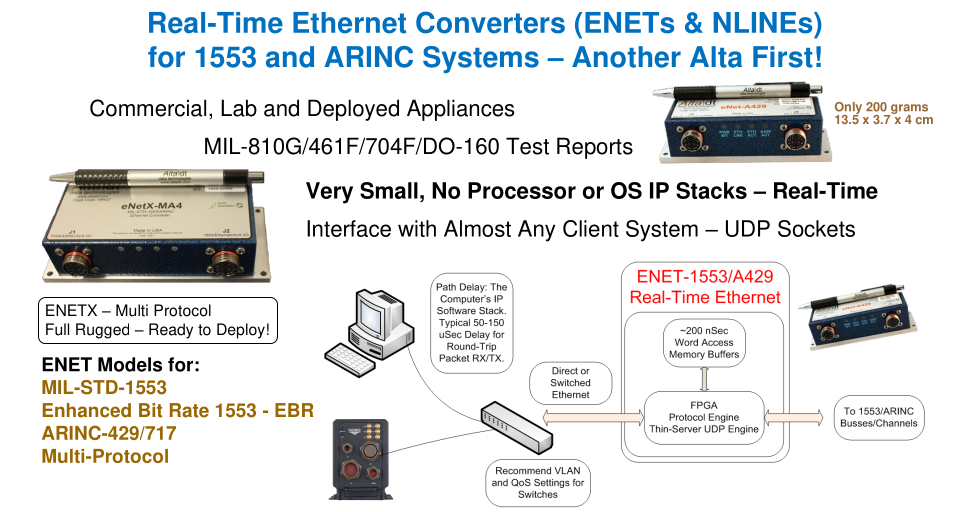

Para romper este cuello de botella, Alta Data Technologies ha revolucionado la integración crítica mediante sus dispositivos inteligentes en red eNET y los cables convertidores embebidos NLINE. Al eliminar por completo la necesidad de un microprocesador central o un sistema operativo en la interfaz física, el procesamiento del protocolo se traslada directamente al silicio.

A través de una FPGA de tercera generación que integra el motor de protocolo UDP directamente en hardware (arquitectura AltaCore), se consiguen ventajas críticas para el sector aeroespacial:

  • Inmunidad absoluta (OS-Less): Al no ejecutar ningún núcleo de software ni sistema operativo embebido, el hardware es 100% inmune frente a ciberataques, inyección de malware o congelamientos de código.
  • Latencia ultra-baja determinista: El motor UDP procesa los paquetes Ethernet en tiempo real y los inyecta en los canales de aviónica con latencias consistentes inferiores a los 20 microsegundos (≤ 20 µs), siendo hasta 100 veces más rápido que las soluciones USB tradicionales.
  • Factor de forma NLINE minimizado: Los transceptores de línea y transformadores de acoplamiento están miniaturizados e integrados directamente en el ensamblaje del propio cable/conector táctico, reduciendo el peso de la interfaz a solo 200 gramos y maximizando el espacio libre en el fuselaje del UAV.
  • Protección contra la obsolescencia: Al basarse en una arquitectura de código FPGA portable, los desarrollos de defensa a largo plazo no sufren cuando un chip de microprocesador comercial deja de fabricarse.

Fundamentos de Ingeniería de los Protocolos Aviónicos

Para realizar una integración correcta desde la fase de concepción de arquitectura (Design-In), es fundamental comprender las bases de ingeniería de ambos buses.

1. Estructura de Redundancia en MIL-STD-1553B

El bus MIL-STD-1553B funciona mediante un esquema centralizado de Comando/Respuesta controlado por un Bus Controller (BC) único, el cual coordina las transferencias hacia hasta 31 terminales remotas (Remote Terminals – RT).

Para garantizar la supervivencia en combate o accidentes, el estándar exige una arquitectura de doble redundancia en espera (dual standby redundant):

  • Existen dos canales físicos independientes (Bus A y Bus B) formados por cables de par trenzado apantallado con una impedancia de 70 Ω a 85 Ω.
  • Solo un bus está activo transmitiendo ráfagas a 1 Mbps mediante modulación Manchester II.
  • Si el Bus Controller detecta un fallo físico o falta de respuesta en el canal principal, realiza una conmutación automática de respaldo hacia el bus secundario de manera totalmente transparente para la aplicación de control de vuelo.

2. Formato de Palabra de 32 Bits en ARINC-429

A diferencia del carácter síncrono del 1553, ARINC-429 emplea canales unidireccionales (simplex) dedicados con un único transmisor y hasta 20 receptores por línea. Utiliza una codificación Bipolar Return-to-Zero (BPRZ) con tres estados de tensión en la línea diferencial (+10V para HI, 0V para NULL, y -10V para LO).

Cada palabra de datos ARINC-429 tiene una longitud estricta de 32 bits y se divide en cinco campos estructurales bien definidos:

Bits Campo Descripción
1 – 8 Label (Etiqueta) Define el tipo de datos del mensaje (ej. altitud, rumbo). Se transmite en orden inverso (octal).
9 – 10 SDI (Source/Destination Identifier) Identifica qué subsistema específico genera o debe recibir la palabra de datos.
11 – 29 Data (Datos) Contiene el payload útil codificado en formato binario BNR (dos complementos) o BCD.
30 – 31 SSM (Sign/Status Matrix) Reporta el estado del hardware, la validez de los datos o el signo de la variable.
32 Parity (Paridad) Bit de seguridad configurado de manera obligatoria como Paridad Impar (Odd Parity).

Implementación de Software con AltaAPI (Código en C)

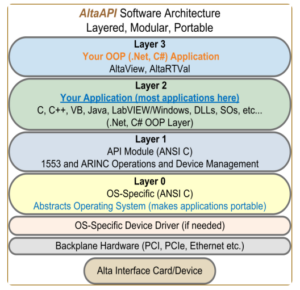

Una de las grandes ventajas que ofrecemos desde Anatronic al homologar sistemas basados en la capa de abstracción portátil de Alta Data (AltaAPI Layer 1) es la simplicidad extrema del código.

Olvídate de lidiar con complejas pilas de red propietarias o la gestión directa a bajo nivel de registros de memoria física. El firmware embebido en el silicio de la FPGA gestiona de forma automática la integridad del bus.

A continuación, se detalla el código necesario para inicializar y capturar mensajes en tiempo real desde el Monitor de Bus (BM) MIL-STD-1553 utilizando una única línea limpia de llamada a la API en C:

#include "altaapi.h"
#include <stdio.h>

// Variables de control de la interfaz de aviónica
int DEVID = 0;              // ID del dispositivo de interfaz Alta eNET/NLINE
unsigned int numMsgs = 0;   // Variable para almacenar el número de mensajes nuevos leídos
void* bmMessages[1000];     // Buffer intermedio para almacenar las estructuras de datos del bus
int status;                 // Variable para el control de errores de la API

int main() {
    printf("Iniciando captura determinista de datos de aviónica...\n");

    /* LLAMADA DE CAPA 1 (LAYER 1) DE ALTAAPI:
       Lee de forma limpia y segura los mensajes nuevos del Monitor de Bus (BM) 1553.
       Abstrae por completo las llamadas de red y el direccionamiento IP de la FPGA.
    */
    status = ADT_L1_1553_BM_ReadNewMsgs(DEVID, 1000, &numMsgs, bmMessages);

    if (status == ADT_SUCCESS) {
        printf("Éxito. Se han procesado %d mensajes de aviónica en <20 microsegundos.\n", numMsgs);
    } else {
        fprintf(stderr, "Error detectado en el bus o fallo de comunicación: %d\n", status);
    }

    return 0;
}

Este desarrollo de software es 100% portable. El mismo código fuente escrito en ANSI C funcionará sin cambios si en el futuro migras tu aplicación de control de vuelo desde un entorno embebido Linux hacia sistemas operativos de tiempo real estrictos (RTOS) como VxWorks, uC/OS, o plataformas de simulación de laboratorio como AltaView.

Soporte Local de Ingeniería y Certificación Aeroespacial en Iberia

La selección de los transceptores de aviónica adecuados para proyectos de defensa o aeroespaciales en España y Portugal requiere un socio tecnológico de confianza que entienda las estrictas normativas y los ciclos de vida del sector.

En Anatronic S.A., como distribuidores técnicos oficiales de Alta Data Technologies, aportamos un valor integral de ingeniería que va mucho más allá del suministro de componentes:

  • Soporte Técnico de FAEs Locales: Nuestros ingenieros de aplicaciones de campo (FAE) te acompañan en la integración, desde el análisis de topología física de pines hasta las pruebas finales de laboratorio.
  • Certificación de Calidad EN 9120:2018 e ISO 9001:2015: Aseguramos procesos logísticos auditados específicamente para la industria de defensa y aeroespacial, garantizando trazabilidad total de lotes, prevención de falsificaciones y control riguroso de obsolescencia.
  • IPC-A-610 Clase 3 & J-STD-001: Todos los dispositivos de Alta Data se fabrican bajo los máximos estándares de soldadura y manufactura militar, lo que nos permite ofrecer una garantía limitada de 5 años (la más sólida del mercado).

¿Quieres eliminar las latencias de software y proteger tu sistema crítico contra fallos de kernel?

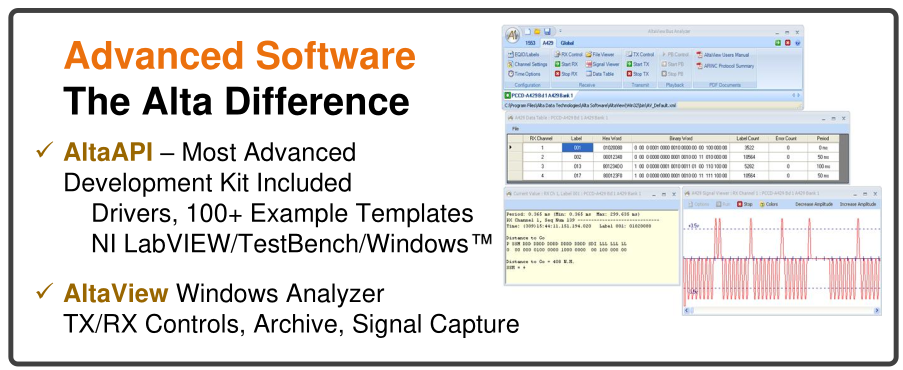

Contacta hoy mismo con el equipo de ingenieros de Anatronic para solicitar soporte técnico personalizado o coordinar el envío de un kit de evaluación de hardware con el potente software analizador de ondas virtuales AltaView.
