Guía sobre el despliegue e integración de cámaras IP con la placa POE100 de Videology

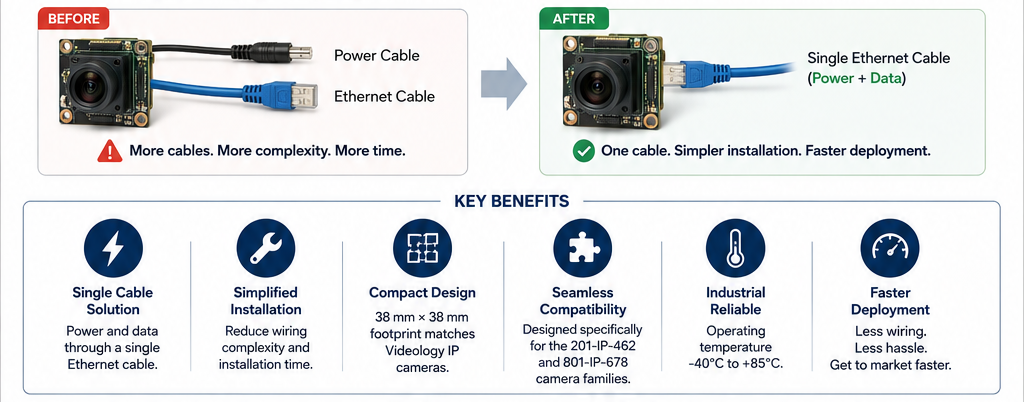

En el diseño de sistemas de visión industrial e integración OEM, reducir la masa de cableado y optimizar el espacio en carcasas de tamaño reducido es un requisito fundamental. Por ello, la adopción de tecnología Power over Ethernet (PoE) permite suministrar energía y transmitir datos de red a través de un único cable Ethernet, simplificando la instalación y eliminando la necesidad de fuentes de alimentación externas independientes.
Para responder a esta necesidad, Videology ha desarrollado la serie de módulos de expansión POE100, diseñada para conectarse directamente a sus familias de cámaras IP en formato placa 201-IP-462 y 801-IP-678. Además, este desarrollo de hardware permite a los fabricantes de equipos originales transformar sus bloques de cámara estándar en soluciones PoE completas de manera rápida y sin rediseños mecánicos complejos.
Arquitectura de la serie POE100 y compatibilidad de hardware

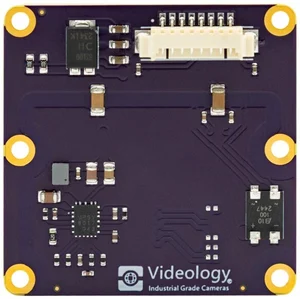

En primer lugar, los módulos de la serie POE100 han sido diseñados específicamente para acoplarse con las mismas dimensiones físicas que las placas de cámara 201-IP-462 y 801-IP-678. Asimismo, Videology ofrece kits de cables dedicados que permiten crear un conjunto integrado, evitando soluciones genéricas de terceros que requieren componentes de montaje adicionales.
En el apartado de opciones de conectividad, la familia POE100 se divide en tres variantes según los requisitos del chasis:
• POE100-RJ: Incorpora un conector RJ45 integrado para conexiones Ethernet directas con cables estándar.
• POE100-FLY: Dispone de un conector con cables volantes (flying leads) pensado para ubicaciones de puertos personalizadas en el chasis del cliente.
• POE100-10PIN: Incluye un conector de 10 pines diseñado para aplicaciones con limitaciones severas de espacio.
Esta flexibilidad de montaje permite gestionar la transmisión de datos y la alimentación eléctrica según la geometría del equipo. Adicionalmente, el diseño modular garantiza que la placa PoE funcione como una extensión física natural del bloque de la cámara.
Pasos para la integración de la placa PoE de Videology
Para llevar a cabo el despliegue e integración del módulo POE100 en un diseño embebido, el proceso de ensamblado se resume en los siguientes pasos:
1. Selección del kit de interconexión: Elegir la variante del módulo POE100 (RJ45, cables volantes o 10 pines) y el kit de cable adecuado para la cámara seleccionada.

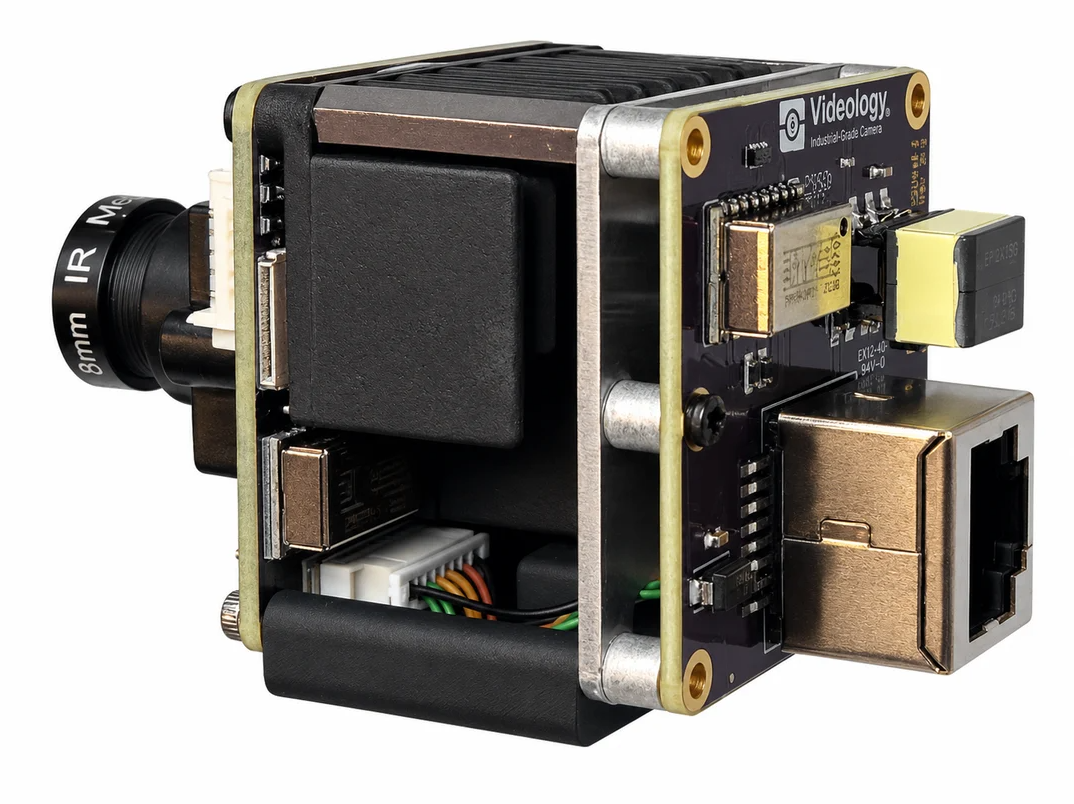

2. Montaje mecánico del módulo: Fijar la placa POE100 de forma apilada sobre el bloque de la cámara IP aprovechando sus dimensiones idénticas.

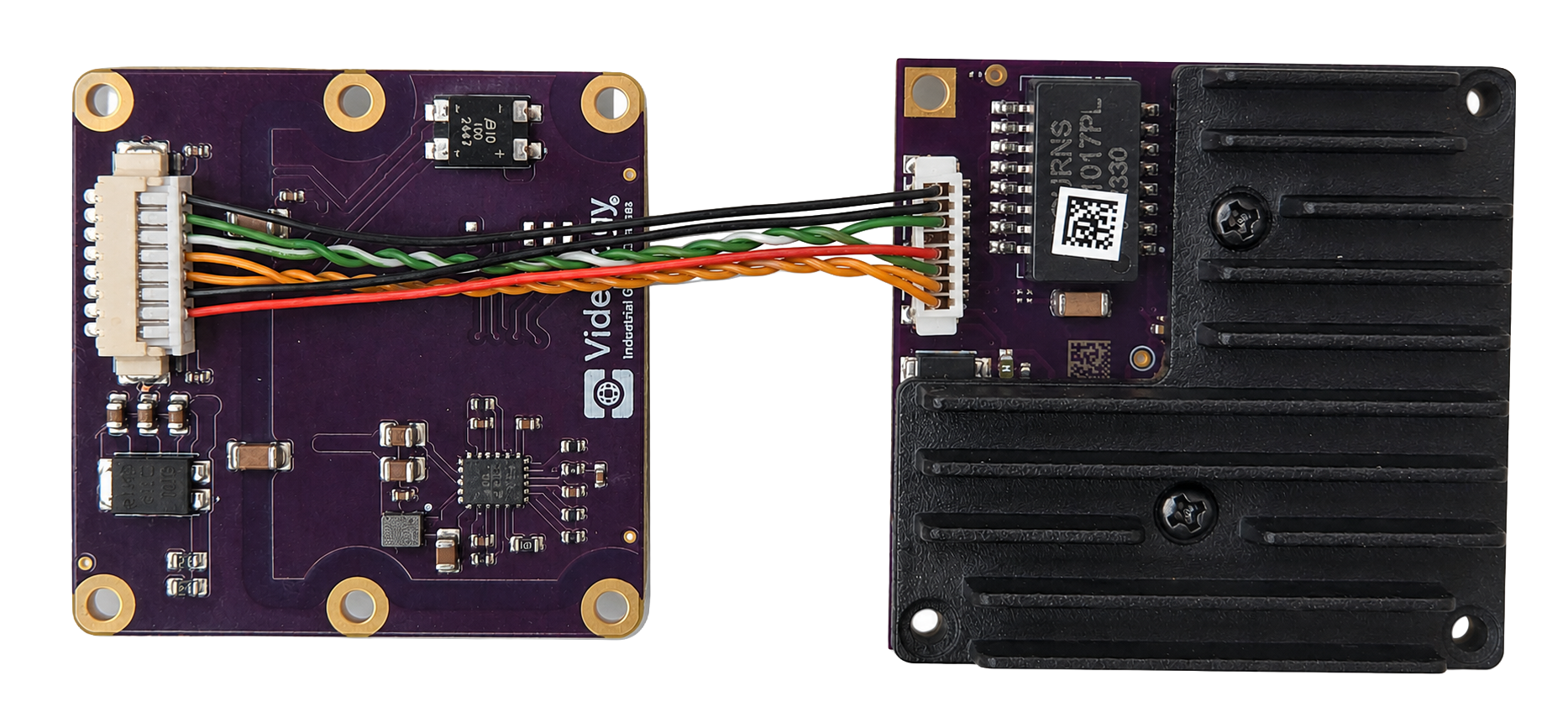

3. Conexión de interfaces internas: Acoplar los conectores dedicados de alimentación y señal entre la placa de la cámara y el módulo de la serie POE100.
4. Conexión de red única: Conectar un único cable Ethernet procedente del conmutador (switch) o inyector PoE a la interfaz seleccionada para suministrar energía y comunicación de red.
Por consiguiente, este procedimiento simplificado reduce el tiempo de ensamblado en fábrica y minimiza los costes de instalación en campo al eliminar líneas de alimentación de corriente continua. Por ello, la solución resulta idónea para proyectos de visión artificial, analítica de vídeo en el borde e inspección industrial.
La combinación de la serie POE100 y las cámaras IP en formato placa de Videology permite maximizar la eficiencia operacional en el diseño de hardware industrial. Si deseas conocer más soluciones de módulos de cámara e imagen para tus desarrollos, te invitamos a consultar nuestra categoría de semiconductores de alta calidad y sistemas de Box PC.
Contacto y soporte técnico especializado
En resumen, Videology y Anatronic ofrecen soporte técnico integral para la selección de configuraciones de cámara, accesorios y hardware de integración en proyectos OEM. En este sentido, nuestro equipo de especialistas está a su disposición para guiarle en la implementación de sus sistemas de visión.
Escríbenos hoy mismo para consultar disponibilidad, solicitar muestras o coordinar un asesoramiento personalizado con nuestros ingenieros.
Texto traducido y adaptado del artículo original de Videology: Simplify IP camera deployment with the Videology POE boards.
