Tutorial de cómo iniciar una comunicación de largo alcance (LoRa) con el módulo LoRa RYLR998
En esta publicación vamos a exponer el módulo LoRa RYLR998 del fabricante Reyax Technology, donde además de mostrar sus características técnicas, vamos a ver cómo podemos iniciar una comunicación de largo alcance mediante unos pocos comandos AT utilizando el puerto Serial conectado a un microcontrolador.
Tabla de Contenidos
1. Introducción
LoRa es una tecnología de comunicación inalámbrica de largo alcance diseñada específicamente para aplicaciones de Internet de las cosas (IoT). Utiliza una modulación de espectro ensanchado de baja potencia para permitir la transmisión de datos a distancias significativas, incluso en entornos urbanos densos.
La tecnología LoRa se basa en un protocolo de comunicación de baja potencia y ancho de banda estrecho, lo que la hace ideal para aplicaciones que requieren una larga duración de la batería y una cobertura amplia. Puede operar en frecuencias no licenciadas, como 868 MHz en Europa y 915 MHz en América del Norte, lo que facilita su implementación en diferentes regiones.
Una de las principales ventajas de LoRa es su capacidad para proporcionar una comunicación de largo alcance, alcanzando distancias de varios kilómetros en condiciones ideales. Esto lo hace adecuado para aplicaciones como monitoreo remoto, seguimiento de activos, agricultura inteligente, ciudades inteligentes y más.
Además, LoRa ofrece una alta inmunidad a interferencias, lo que permite una comunicación confiable incluso en entornos ruidosos. También es capaz de penetrar obstáculos como paredes y edificios, lo que mejora su capacidad de cobertura en áreas urbanas.
La tecnología LoRa se ha convertido en una opción popular para implementaciones de IoT debido a su bajo consumo de energía, su capacidad de largo alcance y su flexibilidad en términos de aplicaciones y casos de uso. Con su capacidad para conectar dispositivos de forma eficiente y confiable, LoRa está impulsando la expansión de soluciones inteligentes y conectadas en diversos sectores.

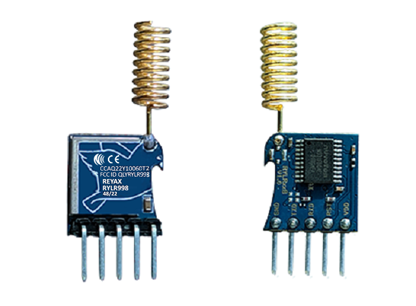

1.1. Descripción del módulo LoRa RYLR998
El módulo RYLR998 es un transceptor de antena LoRa de 868/915 MHz con interfaz UART. Diseñado por REYAX TECHNOLOGY CO., LTD, este módulo ofrece una solución confiable y de alto rendimiento para aplicaciones de comunicación de largo alcance. Con su capacidad de transmitir y recibir datos a distancias significativas, el RYLR998 es ideal para una amplia gama de aplicaciones en el campo de Internet de las cosas (IoT), equipos móviles, seguridad doméstica y monitoreo y control industrial.
1.2. Aplicaciones del módulo LoRa RYLR998
El módulo RYLR998 se ha utilizado con éxito en diversas aplicaciones, brindando una conectividad confiable y de largo alcance. Algunas de las aplicaciones comunes incluyen:
- Sistemas de monitoreo y control remoto en tiempo real.
- Redes de sensores inalámbricos para IoT.
- Sistemas de seguridad y alarma doméstica.
- Comunicación de datos en entornos industriales.
- Sistemas de seguimiento y localización.
Estas son solo algunas de las muchas aplicaciones en las que el RYLR998 puede desempeñar un papel crucial al proporcionar una comunicación confiable y de bajo consumo de energía.
En las secciones siguientes de este manual, exploraremos en detalle las características, especificaciones técnicas y uso del módulo. Además, se proporcionarán recursos adicionales y enlaces útiles para ayudarte a aprovechar al máximo el módulo RYLR998.
2. Características del RYLR998
En esta sección, exploraremos las características clave del módulo RYLR998. Estas características hacen que el módulo sea una opción ideal para aplicaciones que requieren comunicación de largo alcance y alta inmunidad a interferencias.

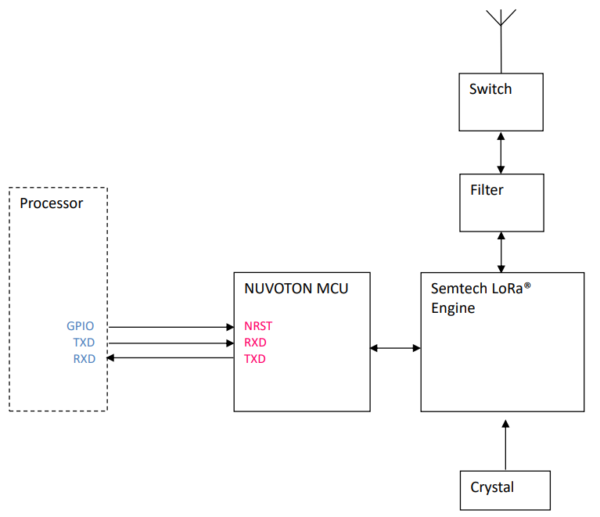

El RYLR998 cuenta con un potente microcontrolador (MCU) de NUVOTON y utiliza el motor LoRa de Semtech. Esta combinación garantiza un rendimiento óptimo y una comunicación confiable en entornos desafiantes.
El módulo RYLR998 ha sido diseñado para ofrecer una excelente inmunidad a bloqueos. Esto significa que puede mantener una comunicación estable incluso en presencia de interferencias y ruido en el entorno.
El RYLR998 está equipado con un modo de ahorro de energía en recepción inteligente. Este modo permite minimizar el consumo de corriente cuando el módulo está en modo de recepción, lo que es especialmente útil en aplicaciones que requieren una larga duración de la batería.
El módulo RYLR998 ofrece una alta sensibilidad, lo que significa que puede recibir señales débiles y distantes con claridad. Esta característica es fundamental para lograr una comunicación de largo alcance y una cobertura confiable en diferentes entornos.
El módulo cuenta con una antena incorporada, lo que simplifica aún más su instalación y uso. La antena integrada ofrece un rendimiento óptimo para la comunicación de largo alcance, eliminando la necesidad de utilizar una antena externa.
El RYLR998 ofrece soporte para la encriptación de datos, lo que garantiza la seguridad y confidencialidad de la información transmitida. Esto es especialmente importante en aplicaciones que manejan datos sensibles o críticos.
Estas son solo algunas de las características destacadas del módulo RYLR998. Estas características hacen que el módulo sea una opción confiable y versátil para una amplia gama de aplicaciones, como IoT, equipos móviles, seguridad doméstica y monitoreo y control industrial.
2.1. Control fácil mediante comandos AT
El RYLR998 se puede controlar fácilmente mediante comandos AT usando el puerto UART. Esto facilita la configuración y el control del módulo, permitiendo una integración rápida y sencilla en diferentes aplicaciones.
En el siguiente enlace puede comprobar el conjunto de comandos AT para gestionar el RYLR998.
3. Especificaciones técnicas
En esta sección, se detallarán las especificaciones técnicas del módulo RYLR998. Estas especificaciones te ayudarán a comprender mejor las capacidades y características del módulo, lo que te permitirá utilizarlo de manera efectiva en tus proyectos.
3.1. Descripción de pines del módulo LoRa
El módulo LoRa RYLR998 utiliza una interfaz UART para la comunicación. A continuación, se muestra la descripción de los pines del módulo:
- Pin VDD: Alimentación del módulo.
- Pin NRST: Pin de reinicio (activo en bajo). Incluye una resistencia interna de 100KΩ y debe mantenerse en bajo durante al menos 100 ms para un reinicio exitoso.
- Pin RXD: Entrada de datos UART.
- Pin TXD: Salida de datos UART.
- Pin GND: Conexión a tierra.

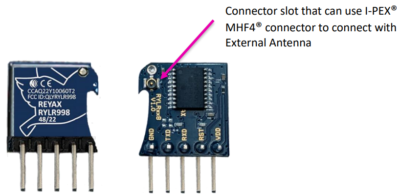

Además, el módulo RYLR998 cuenta con un conector slot RYLR998_M4 que permite el uso de un conector I-PEX® MHF4® para conectar una antena externa.
3.2. Conector para antena externa
El módulo RYLR998 está equipado con un conector que permite la conexión de una antena externa utilizando un conector I-PEX® MHF4®. Esto brinda la flexibilidad de utilizar una antena externa para mejorar la cobertura y el rendimiento de la comunicación en situaciones donde se requiere una mayor potencia de transmisión o una mejor recepción de señal.

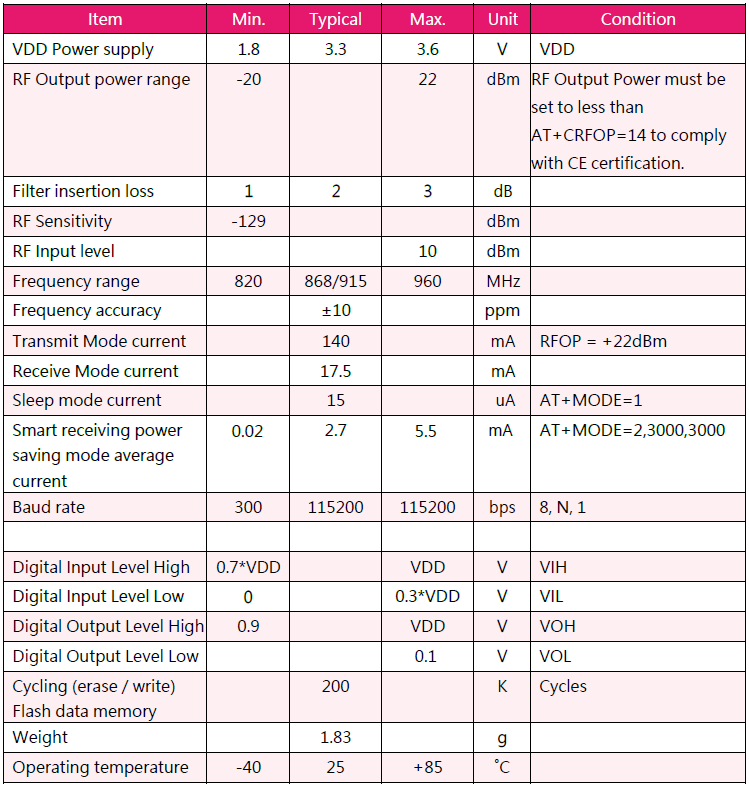

3.3. Especificaciones
A continuación, se muestra un ejemplo de las especificaciones técnicas adicionales del módulo LoRa RYLR998:
- Rango de frecuencia: 868 MHz (Europa) / 915 MHz (América del Norte)
- Modulación: LoRa (espectro ensanchado)
- Potencia de transmisión: Hasta 22 dBm (ajustable)
- Sensibilidad de recepción: -129 dBm
- Interfaz de comunicación: UART
- Protocolo de comunicación: Comandos AT
- Consumo de corriente en modo de reposo: 15 μA
- Consumo de corriente en modo de transmisión: Hasta 140 mA
- Consumo de corriente en modo de recepción: Hasta 17.5 mA
- Temperatura de funcionamiento: -40°C a +85°C
- Certificaciones: FCC, CE RED, NCC
Puede consultar el resto de especificaciones técnicas, así como sus dimensiones en el siguiente enlace.
Estas especificaciones técnicas te brindan una visión general de las capacidades del módulo RYLR998, incluyendo su rango de frecuencia, potencia de transmisión, sensibilidad de recepción, interfaz de comunicación y más. Asegúrate de consultar la documentación oficial del fabricante para obtener información detallada y actualizada sobre las especificaciones técnicas del módulo.
4. Guía de instalación y uso del RYLR998
A la hora de conectar el módulo LoRa RYLR998 a un microcontrolador externo únicamente tenemos que asegurarnos de asignar correctamente los pines:
- Asegúrate de que el módulo esté alimentado con una fuente de alimentación de 3.3V DC adecuada y estable.
- Conecta el pin RXD del módulo al pin TXD de tu dispositivo de control.
- Conecta el pin TXD del módulo al pin RXD de tu dispositivo de control.
- Conecta el pin GND del módulo al pin GND de tu dispositivo de control.

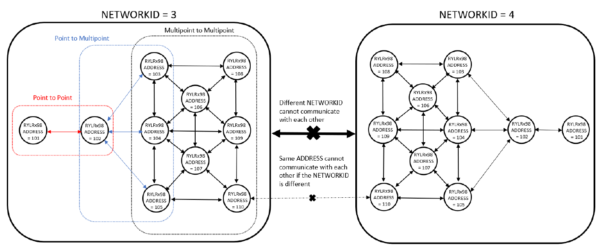

Con la propia función de transceptor inalámbrico LoRa y el programa de aplicación diseñado por los clientes, el RYLR998 puede lograr diferentes arquitecturas de red como «Punto a Punto», «Punto a Multipunto» o «Multipunto a Multipunto». La siguiente figura muestra que los módulos pueden comunicarse entre sí sólo configurando el mismo NETWORKID. Si la DIRECCIÓN del receptor especificado pertenece a un grupo diferente, no podrán comunicarse entre sí.
4.1. Secuencia de Comandos AT para controlar el módulo LoRa
- Utilice «AT+ADDRESS» para configurar la DIRECCIÓN. La DIRECCIÓN se considera la identificación del transmisor o del receptor especificado.
- Utilice «AT+NETWORKID» para establecer el ID de la red LoRa. Se trata de una función de grupo. Sólo configurando el mismo NETWORKID pueden comunicarse los módulos entre sí. Si la DIRECCIÓN del receptor especificado pertenece a un grupo diferente, no podrá comunicarse entre sí.
- Utilice «AT+BAND» para ajustar la frecuencia central de la banda inalámbrica. El transmisor y el receptor deben utilizar la misma frecuencia para comunicarse entre sí.
- Utilice «AT+PARAMETER» para ajustar los parámetros inalámbricos de RF. El transmisor y el receptor deben utilizar los mismos parámetros para comunicarse entre sí. Los parámetros son los siguientes
- <Factor de dispersión>: Cuanto mayor sea el SF, mejor será la sensibilidad. Pero el tiempo de transmisión será mayor.
- <Ancho de banda>: Cuanto menor sea el ancho de banda, mayor será la sensibilidad. Pero el tiempo de transmisión será mayor.
- <Tasa de codificación>: La tasa de codificación será la más rápida si se configura como 1.
- <Preámbulo programado>: Código de preámbulo. Si el código del preámbulo es mayor, habrá menos posibilidades de perder datos. Generalmente, el código de preámbulo puede ser superior a 10 si el tiempo de transmisión lo permite. Se recomienda configurar «AT+PARAMETER = 9,7,1,12«.
- Cuando la longitud de la carga útil es superior a 100Bytes, se recomienda configurar
«AT+PARAMETER = 8,7,1,12«.
- Utilice «AT+SEND» para enviar datos a la DIRECCIÓN especificada. Utilizar la herramienta «LoRa® Modem Calculator Tool» para calcular el tiempo de transmisión. Debido al programa utilizado por el módulo, la parte de carga útil aumentará más 8 bytes que la longitud real de los datos.
5. Conclusiones del módulo LoRa RYLR998
En esta publicación, hemos explorado las características, especificaciones técnicas y guía de instalación y uso del módulo LoRa RYLR998. A continuación, resumiremos las principales conclusiones sobre este módulo de comunicación inalámbrica de largo alcance.
El RYLR998 es un módulo de antena transceptor LoRa® de 868/915MHz que ofrece una solución confiable y versátil para aplicaciones de Internet de las cosas (IoT) que requieren una comunicación de largo alcance y alta inmunidad a interferencias.
Algunas de las características destacadas del RYLR998 incluyen su MCU NUVOTON y motor LoRa® de Semtech, que garantizan un rendimiento óptimo y una comunicación confiable en entornos desafiantes. Además, el módulo ofrece un modo de ahorro de energía en recepción inteligente, alta sensibilidad y soporte de encriptación de datos para garantizar la seguridad y confidencialidad de la información transmitida.
La instalación del RYLR998 es sencilla, con una interfaz UART para la comunicación y la opción de utilizar una antena externa a través del conector slot RYLR998_M4. La configuración del módulo se realiza mediante comandos AT, lo que facilita su integración y control en diferentes aplicaciones.
En conclusión, el módulo RYLR998 es una opción confiable y eficiente para aplicaciones de comunicación inalámbrica de largo alcance. Su capacidad de largo alcance, alta inmunidad a interferencias, bajo consumo de energía y facilidad de configuración lo convierten en una solución ideal para una amplia gama de aplicaciones de IoT, como monitoreo remoto, seguimiento de activos, seguridad doméstica y más.
Esperamos que esta guía te haya proporcionado la información necesaria para utilizar el módulo RYLR998 de manera efectiva en tus proyectos. Si tienes alguna pregunta adicional o necesitas asistencia técnica, no dudes en consultar la documentación oficial del fabricante o contactar con nuestro equipo de comerciales.
