Tutorial sobre cómo utilizar el Nodo Controlador LoRa de PLANET

Tutorial sobre cómo utilizar el Nodo Controlador LoRa de PLANET

En este tutorial, veremos cómo utilizar el Nodo Controlador LoRa de la Serie LN de PLANET. La serie LN es un dispositivo versátil compatible con los estándares LoRa y LoRaWAN, ideal para el monitoreo y control de dispositivos embebidos como sensores de temperatura, sistemas de acceso y seguridad. Permite gestionar la configuración de nodos, transmisión y análisis de datos, además de administrar la red LoRa. Es una solución eficiente y confiable para optimizar operaciones IoT en empresas y organizaciones.



1. Introducción

Los controladores industriales LoRa de PLANET —modelos LN1130, LN1140 y LN502— ofrecen soluciones innovadoras para la adquisición eficiente de datos y el despliegue escalable de IoT en múltiples aplicaciones.

• LN1130 y LN1140: Ideales para despliegues de redes LoRaWAN, simplifican la recolección de datos y la gestión de dispositivos.
• • LN1130: Incluye interfaces RS232 y RS485 para conectividad versátil.
  • LN1140: Incorpora dos entradas y dos salidas digitales, perfectas para la gestión de sensores, control de accesos y sistemas de seguridad.
  • Su diseño robusto con carcasa metálica IP30 garantiza un rendimiento confiable en interiores industriales y automatización de edificios.

• LN502: Diseñado para aplicaciones IoT en exteriores, es un controlador LoRa alimentado por energía solar y compatible con los protocolos LoRaWAN Clase A, B y C.
• • Ofrece interfaces RS232, RS485, dos entradas y dos salidas digitales.
  • Proporciona salidas de energía de 3.3V y 5V DC.
  • Su carcasa IP67 y conectores M12 lo hacen resistente a agua, polvo y condiciones extremas.
  • Permite múltiples opciones de alimentación: solar, batería recargable o fuente DC externa (9–48V), siendo ideal para aplicaciones como agricultura inteligente, ciudades conectadas y sistemas de transporte inteligentes.

Estos controladores garantizan una integración eficiente en aplicaciones AIoT, ofreciendo operaciones energéticamente sostenibles y conectividad confiable tanto en entornos interiores como exteriores.

Controladores LoRaWAN con interfaces industriales

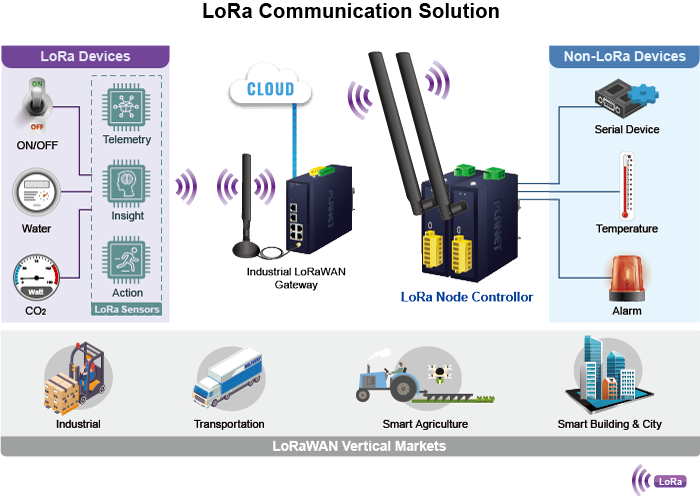

Los controladores industriales LoRa de PLANET —LN1130, LN1140 y LN502— están diseñados para conectar diversos sensores, medidores y dispositivos, facilitando la integración de sistemas heredados en entornos IoT.

• Estos controladores actúan como puente de datos Modbus entre redes seriales y Ethernet mediante LoRaWAN, asegurando compatibilidad total con gateways LoRaWAN estándar, incluyendo la serie LCG-300 de PLANET.
• Su diseño robusto y múltiples interfaces industriales los convierten en la opción ideal para despliegues IoT a gran escala, en aplicaciones como automatización de edificios, medición inteligente y sistemas HVAC.

Una solución eficiente y versátil para optimizar la conectividad y gestión de datos en entornos industriales.

2. Tecnología Inalámbrica LoRa y LoRaWAN

LoRa (long range) es una técnica propietaria de comunicación por radio basada en modulación de espectro expandido derivada de la tecnología Chirp Spread Spectrum (CSS). Se destaca por ser una plataforma inalámbrica de largo alcance y bajo consumo, convirtiéndose en el estándar para aplicaciones del Internet of Things (IoT).

Por su parte, LoRaWAN define el protocolo de comunicación y la arquitectura del sistema. Los controladores LN1130, LN1140 y LN502 de PLANET, compatibles con el protocolo Modbus y comunicación serial, son ideales para dispositivos habilitados con LoRa en entornos IoT, ofreciendo conectividad eficiente y robusta.

Compatibilidad con Múltiples Bandas de Frecuencia LoRa

Los controladores industriales LoRa Node de PLANET son compatibles con diversas bandas de frecuencia de radio sub-gigahertz sin licencia, adaptándose a diferentes regiones del mundo:

• EU868 (863 a 870 MHz) en Europa.
• AU915/AS923-1 (915 a 928 MHz) en Sudamérica.
• US915 (902 a 928 MHz) en Norteamérica.
• IN865 (865 a 867 MHz) en India.
• AS923 (915 a 928 MHz) en Asia.
• KR920 (920 a 923 MHz) en Corea del Sur.
• RU864 (864 a 870 MHz) en Rusia.

Esta versatilidad asegura una conectividad global y eficiente para aplicaciones IoT en diferentes entornos industriales.

3. Resumen de Características Clave de los Controladores LoRa de PLANET

• LN1130:
  • Interfaces RS232 y RS485.
  • Compatible con gateways y servidores LoRaWAN estándar.
  • Transmisión de hasta 10 km en línea de vista.
  • Rango de voltaje amplio (9-48 VDC o 24V AC).
  • Diseño industrial compacto, resistente y con montaje DIN.



• LN1140:
  • Dos entradas y dos salidas digitales.
  • Compatible con LoRaWAN estándar.
  • Transmisión de hasta 10 km en línea de vista.
  • Alimentación de 9-48 VDC o 24V AC.
  • Diseño robusto para entornos industriales.



• LN502:
  • Conexión a múltiples sensores mediante GPIO, RS232 y RS485.
  • Transmisión de hasta 10 km en línea de vista.
  • Alimentación solar con batería integrada.
  • Carcasa IP67 resistente y conectores M12.
  • Compatible con gateways y servidores LoRaWAN estándar.

Puede consultar sus especificaciones completas en los siguientes enlaces (LN502, LN1130, LN1140)

4. Instalación de montaje

Esta sección explica las funciones del Nodo LoRa Industrial y proporciona instrucciones para su instalación en riel DIN o en pared.

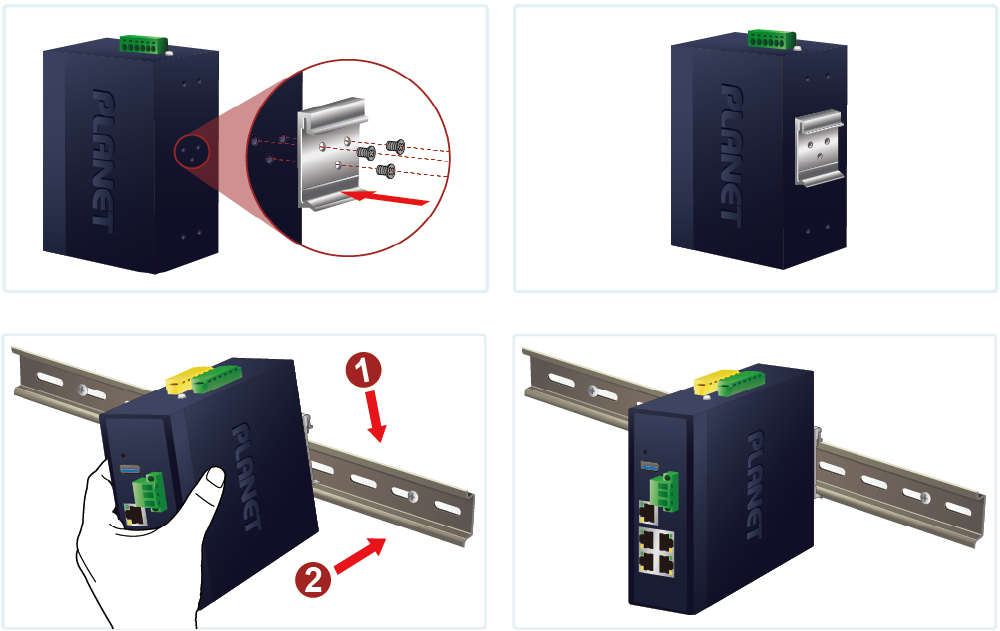

Montaje en carril DIN

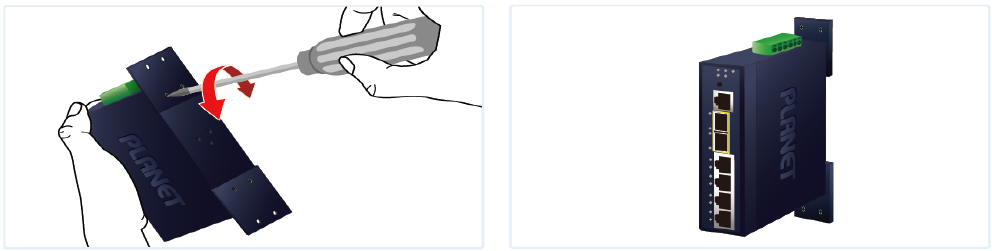

Montaje en Pared

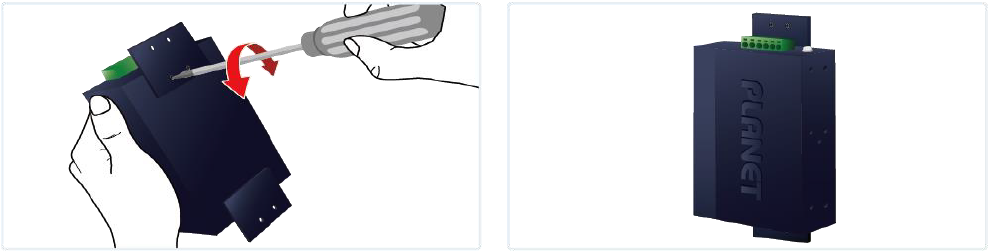

Montaje lateral en Pared

5. Conexión de los cables

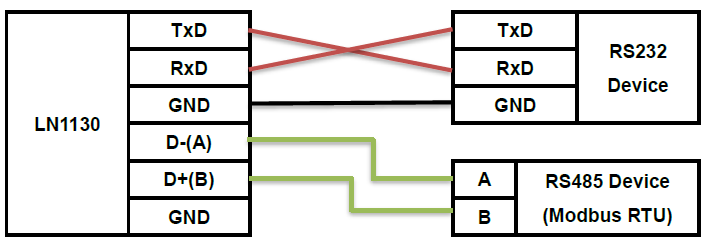

• RS232 & RS485

• Revisar los manuales de sensores y controladores antes de instalar sensores Modbus RS485, considerando requisitos como resistencias de terminación o tasas de baudios.
• Verificar que la configuración de voltaje y comunicación (baudios, bits de parada, paridad) del sensor coincida con la del controlador LoRa (como el LN502) para evitar fallos o daños.
• Confirmar que el cableado siga el estándar RS485 A(-)/B(+). Si no funciona, intentar intercambiar los cables A y B, ya que los estándares pueden variar según el fabricante.

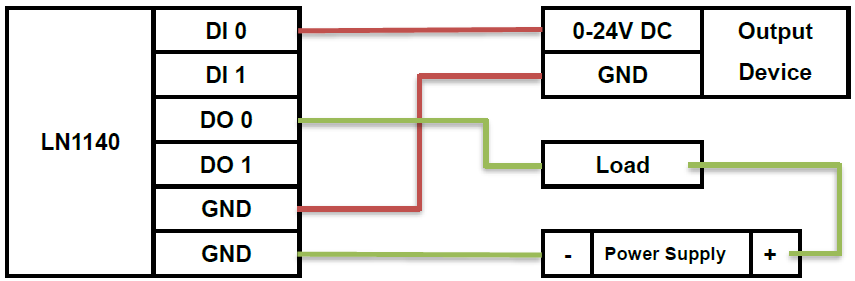

• Entradas y Salidas Digitales



6. Gestión de los Nodos LoRa

Primero es necesario descargar el software para la gestión del Nodo LoRa desde la web de PLANET.

https://www.planet.com.tw/en/support/downloads?&method=keyword&keyword=LN&view=6#li

Puede consultar el manual de usuario de los siguientes equipos en el enlace (https://www.planet.com.tw/storage/products/49624/EM-LN-Series_v1.1.pdf)

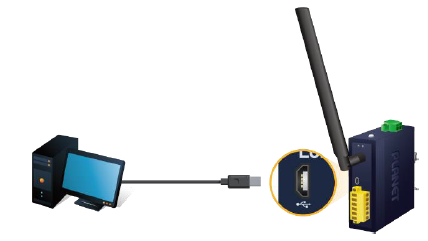

• LN1130/LN1140

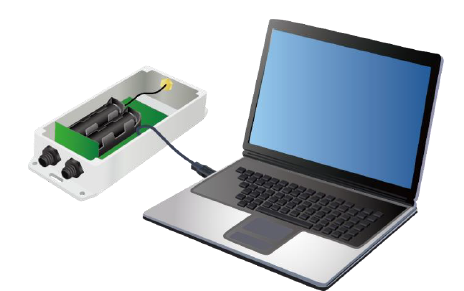

• LN502

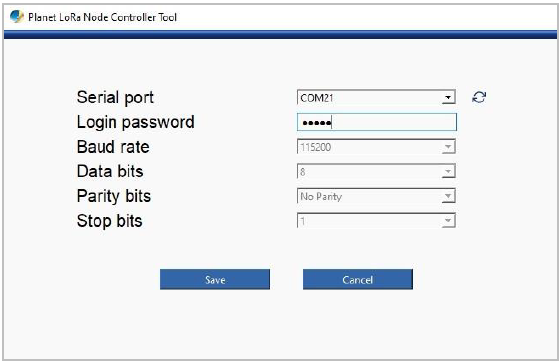

Abrimos la herramienta y seleccionamos «Serial Port», y utilizamos la contraseña por defecto para acceder a la Utilidad (admin)

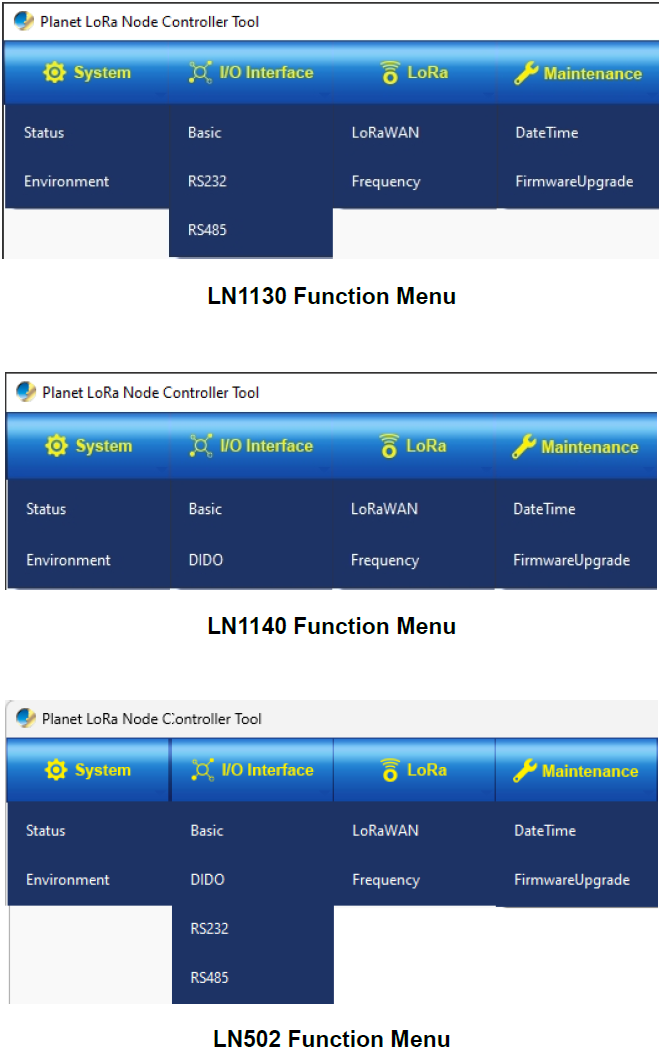

El menú de funciones, ubicado en la parte superior de la herramienta, permite acceder a todos los comandos y configuraciones disponibles del Nodo Controlador LoRa.

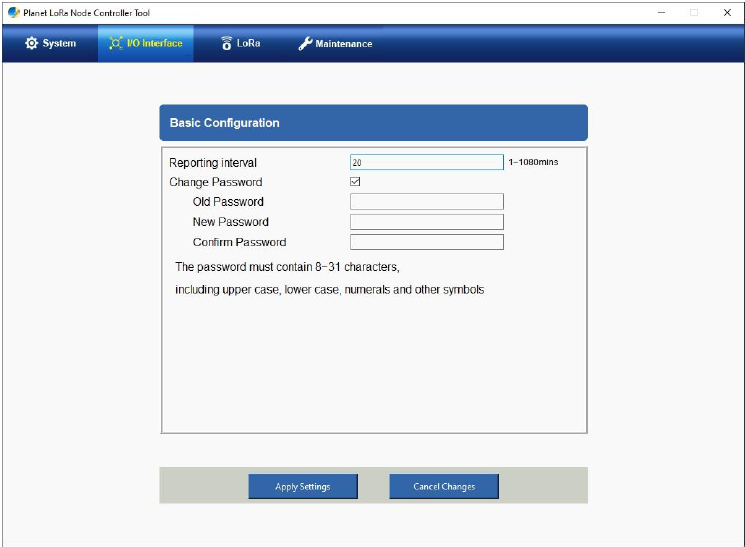

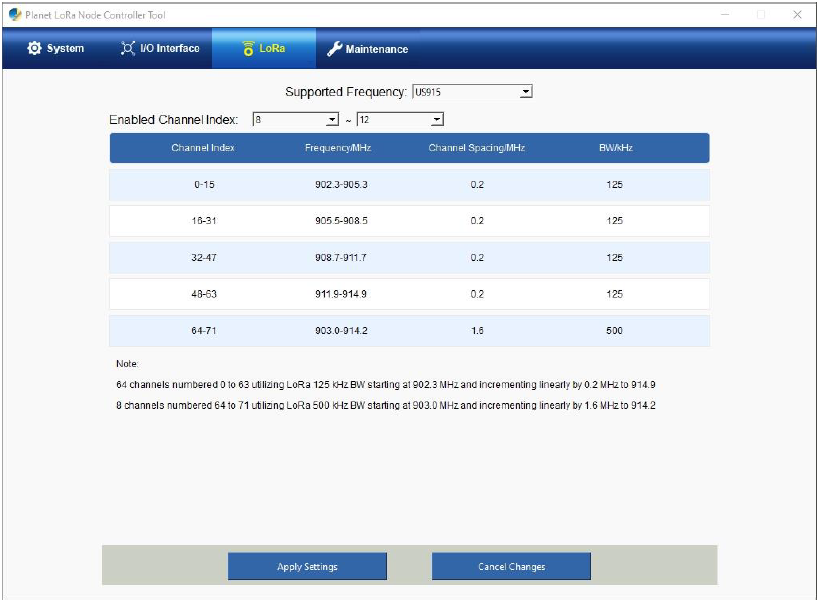

Con el software LoRa Node Controller Tool, es posible gestionar el Controlador LoRa Node. Antes de configurar LoRaWAN, se debe seleccionar la frecuencia correcta según el país o la ubicación en la que se encuentre.

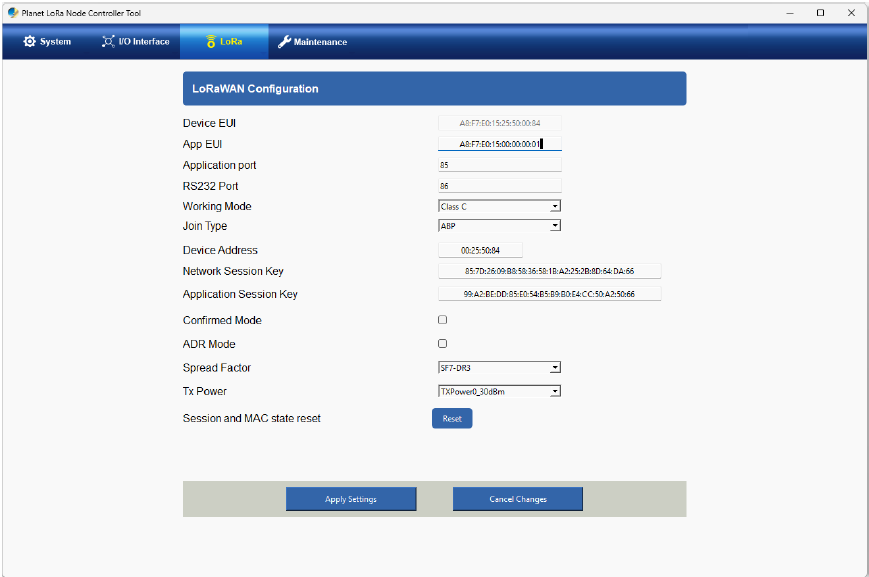

6.1 Configuración LoRaWAN

La configuración de LoRaWAN permite ajustar los parámetros de transmisión en una red LoRaWAN®. Para realizar estos ajustes en el PLANET LoRa Node Controller Tool, acceda a “LoRa > LoRaWAN” y configure el tipo de conexión, App EUI, Application Key y otros datos. También es posible mantener la configuración predeterminada.

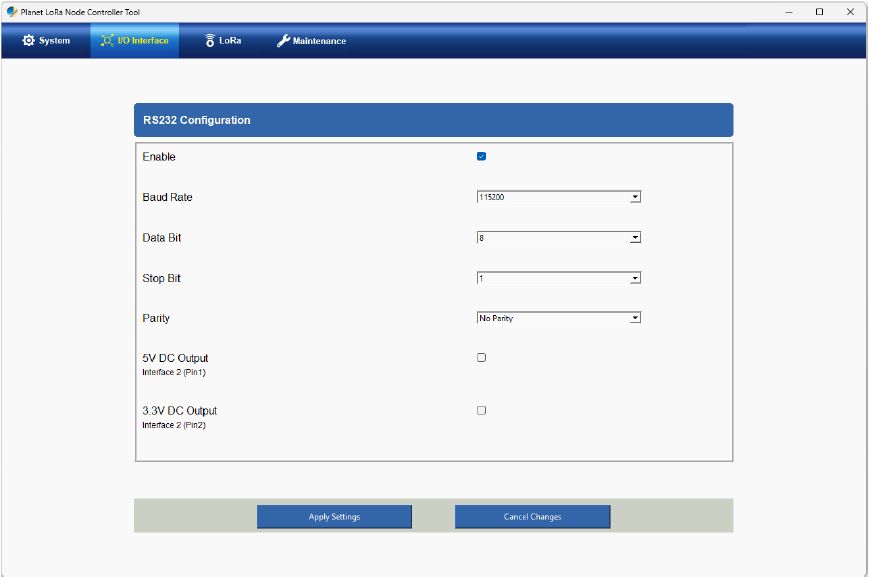

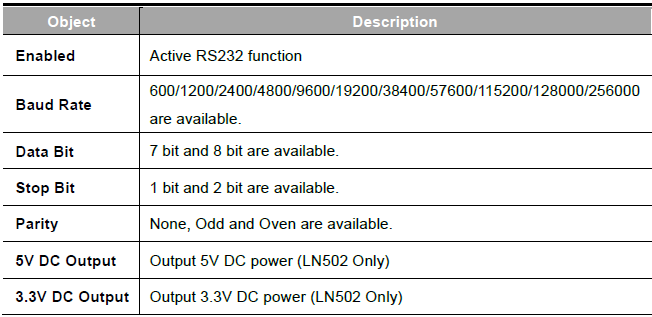

6.3 Ajuste RS232

Para conectar un dispositivo RS232, conéctelo al puerto RS232 en la interfaz del LN1130 o LN502. Luego, en «I/O Interface > RS232» del PLANET LoRa Node Controller Tool, habilite RS232 y configure los parámetros del puerto serial, asegurándose de que coincidan con los del dispositivo terminal.

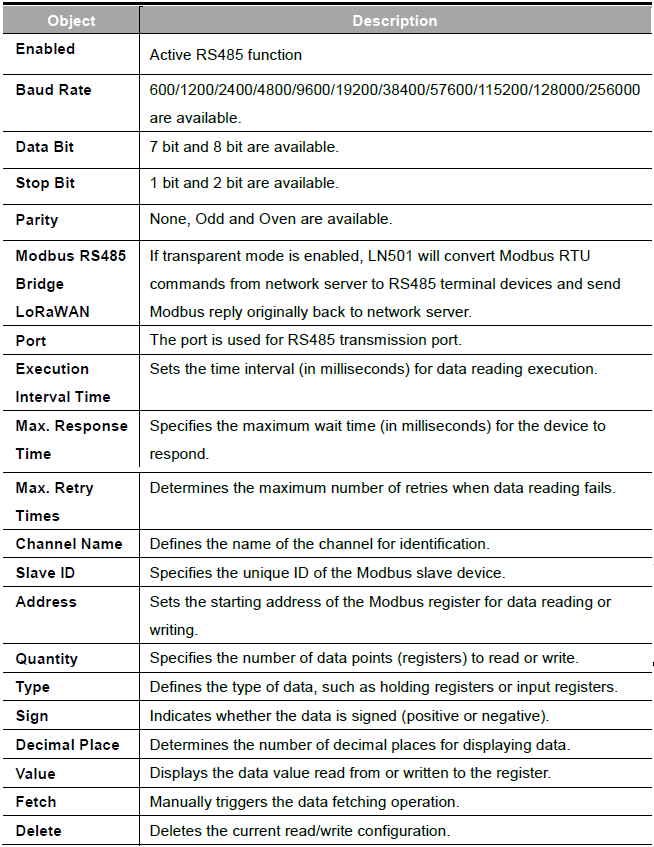

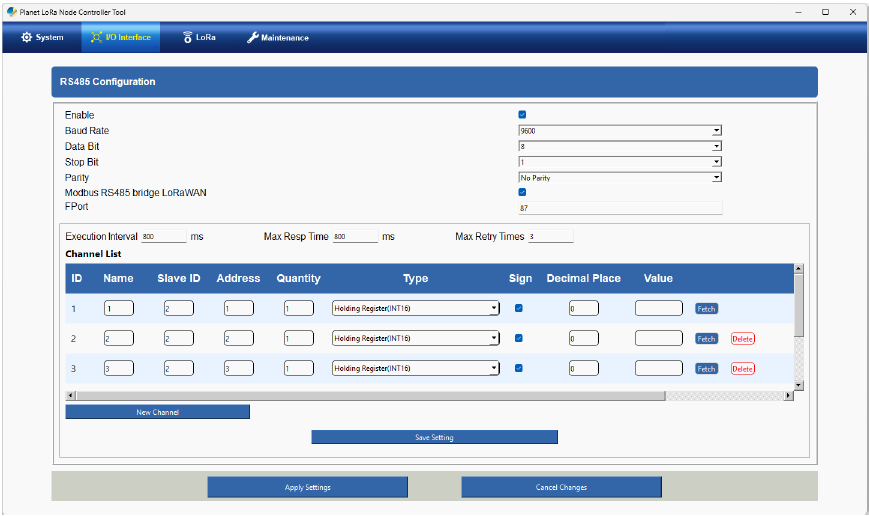

6.4 Ajuste RS485

Para conectar un dispositivo RS485, conéctelo al puerto RS485 en la interfaz del LN1130 o LN502. Luego, en «I/O Interface > RS485» del PLANET LoRa Node Controller Tool, habilite RS485 y configure los parámetros del puerto serial, asegurándose de que coincidan con los del dispositivo terminal.

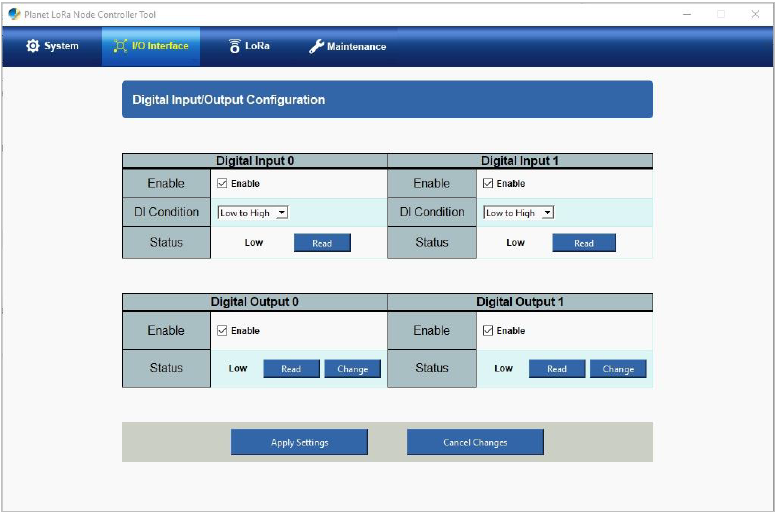

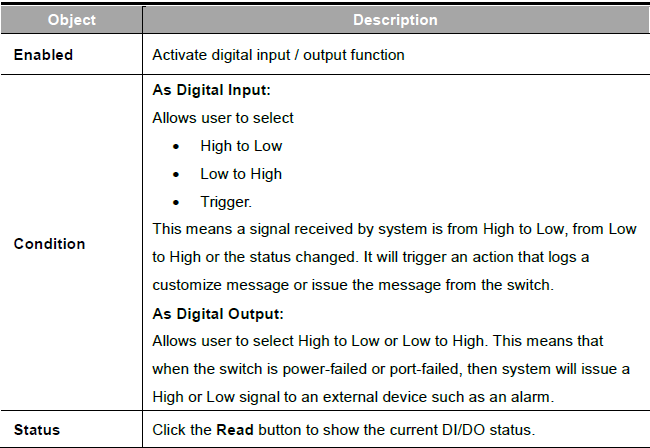

6.5 Ajuste DI/DO

Para conectar un dispositivo DI/DO, conéctelo al puerto I/O en la interfaz del LN1140 o LN502. Luego, en «I/O Interface > DIDO» del PLANET LoRa Node Controller Tool, habilite la interfaz y configure los parámetros adecuados, asegurándose de que coincidan con los del dispositivo terminal.





7. Conclusiones

1. Versatilidad y Adaptabilidad:
   La serie LN de PLANET, compuesta por los modelos LN1130, LN1140 y LN502, ofrece soluciones versátiles para diversas aplicaciones IoT. Cada modelo está diseñado para adaptarse a diferentes entornos, desde interiores industriales hasta aplicaciones en exteriores exigentes.

2. Amplia Conectividad Industrial:
   Estos controladores incorporan múltiples interfaces industriales, como RS232, RS485, entradas y salidas digitales, lo que facilita la conexión con sensores, medidores y sistemas heredados. Esto los convierte en opciones ideales para aplicaciones en automatización de edificios, gestión de energía y sistemas HVAC.

3. Diseño Robusto y Fiable:
   Con carcasas metálicas de grado industrial (IP30) en los modelos LN1130 y LN1140, y un diseño resistente al agua y polvo (IP67) en el LN502, la serie garantiza un funcionamiento seguro y fiable en entornos desafiantes.

4. Compatibilidad Global y Eficiencia Energética:
   Los dispositivos soportan múltiples bandas de frecuencia LoRa, lo que permite su uso en diferentes regiones del mundo. Además, el LN502 ofrece opciones de alimentación flexibles, incluyendo energía solar, baterías recargables y fuentes externas, promoviendo operaciones eficientes y sostenibles.

5. Facilidad de Integración y Gestión:
   La serie LN facilita la integración con sistemas existentes gracias a su compatibilidad con el protocolo Modbus y gateways estándar LoRaWAN, incluyendo la serie LCG-300 de PLANET. Asimismo, su software de gestión simplifica la configuración y el monitoreo de los dispositivos.

En resumen, la serie LN de PLANET proporciona soluciones robustas, eficientes y adaptables para desplegar redes IoT escalables y confiables en una amplia gama de aplicaciones industriales y comerciales.
